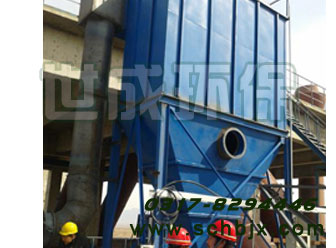

一、概述:
MC—Ⅱ型脈沖袋式除塵器是在MC—Ⅰ型的基礎上,改進的新型脈沖袋式除塵器。為了進一步完善MC—Ⅰ型脈沖袋式除塵器,將原圖進行了修改,改后的MC—Ⅱ型脈沖袋式除塵器保留了MC—Ⅰ型的凈化效率高、處理氣體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行改革,解決了露天安放和壓縮空氣源壓力低的問題。
MC—Ⅱ型脈沖袋式除塵器,在原Ⅰ型的基礎上有了很大改進,在結構上比較先進合理,噴吹壓力較低,清灰效果好,維修工作量小,是目前較理想的脈沖袋式除塵器。
二、MC—Ⅱ型脈沖袋式除塵器的特點和結構原理:
(一)特點:
1.MC—Ⅱ型脈沖袋式除塵器在保留了原MC—Ⅰ型除塵器優點的基礎上,采用了低阻力的QMF—20P型脈沖閥,使除塵器的控制系統和過濾袋等的壽命比MC—Ⅰ型延長一倍以上,減少了維修工作量。
2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力,降到現在的3公斤/厘米2壓力,但清灰效果仍可達到5—7公斤/厘米2壓力的效果,從而擴大了使用范圍。
3.由于結構上的改進,增強了設備的嚴密性,漏風量能夠低于10%,進一步提高了產品質量。
4.改革了揭蓋裝置,濾袋固定方法,為設備檢修和維護改善了勞動條件。
5.噴吹裝置增加了防護罩,蓋板結構采用了防雨措施,使除塵器在露天放置不需另設防雨棚,減少了建設投資。
6.清灰部分原來攪龍去掉,裝置了YJD系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果,減少了維修,封密嚴排灰快。
(二) 結構原理:
MC—Ⅱ型脈沖袋式除塵器的基本結構如圖1所示,它主要由五部分組成。
1.上箱體:由可掀起的蓋板和出風口組成;
2.中箱體:由多孔板、濾袋裝置和文氏管組成;
3.下箱體:由進風口、灰斗和檢查門組成;
4.排灰系統:由減速裝置和輸灰、排灰裝置組成;
5.噴吹系統:由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成;
6.控制儀表采用JMK—2型脈沖控制儀,WMK脈沖無觸點控制儀。
序號 |
名稱 |
序號 |
名稱 |
1 |
上箱體 |
5 |
噴吹清灰系統 |
2 |
中箱體 |
6 |
控制儀 |
3 |
下箱體 |
7 |
U型壓力計 |
4 |
排灰系統 |
